Di-box KLARK TEKNIK DN200 V2

DN200 стал фаворитом как среди звукорежиссёров, так и среди музыкантов. Благодаря высокому запасу хэдрума, динамичному отклику и чистоте звука, DN200 с точностью воспроизводит характер звучания электро- и акустических инструментов, позволяя запечатлеть гораздо больше деталей музыкального исполнения.



DN200 предназначен для профессионального применения, где фантомное питание +48 В является стандартной функцией для микшерных консолей. Его инновационный дизайн обеспечивает значительно более высокую точку клиппинга, чем у других активных DI-боксов, обеспечивая выходной сигнал +10 дБу при нагрузке 2 кОм. Увеличенный хэдрум способен принимать входные сигналы гораздо более высокого уровня без использования аттенюатора. В сочетании с топологией входной цепи с крайне низким уровнем шума, DN200 обеспечивает очень широкий динамический диапазон и требует всего одного аттенюатора -20 дБ для подключения напрямую к выходам инструментального усилителя. Благодаря прочному алюминиевому экструзионному корпусу, защищающему электронику, ультра-компактный DN200 справиться с любыми суровыми дорожными условиями. Корпус еще более усилен за счет прочных резиновых угловых бамперов.



Для подбора компонентов DN200, обеспечивающих наилучшее музыкальное звучание, были проведены исчерпывающие прослушивания с использованием широкого спектра активных и пассивных бас-гитар, электроакустических гитар и электронных музыкальных инструментов. Для достижения этой цели особое значение имел не только выбор аудиотрансформатора, но и импеданс окружающих компонентов. Характеристики выходного сигнала трансформатора были тщательно оптимизированы для обеспечения наилучших частотных и фазовых характеристик как для коротких, так и для длинных кабелей с сильно различающимся импедансом линии и нагрузки. При проектировании DN200 были приняты меры по предотвращению насыщения сердечника аудиотрансформатора, а в сигнальный тракт был включён фиксированный фильтр верхних частот для сглаживания частот ниже музыкально важных.
Самая низкая нота на 5-струнной или 6-струнной бас-гитаре — нота си (B0) с частотой 30,87 Гц, а самая низкая нота на 88-клавишной фортепианной клавиатуре — нота ля (A0) с частотой 27,50 Гц. DN200 сохраняет частотную характеристику ±0,5 дБ на этих самых низких музыкальных нотах.
Помимо трансформатора в сигнальном тракте, DN200 также оснащён трансформатором для изоляции шин питания входной цепи от фантомного питания, подаваемого через выходной разъём XLR. При использовании с переключателем Earth Lift эта полная гальваническая развязка входных и выходных интерфейсов исключает риск образования контуров заземления при прямом питании от бэклайн сценического оборудования.

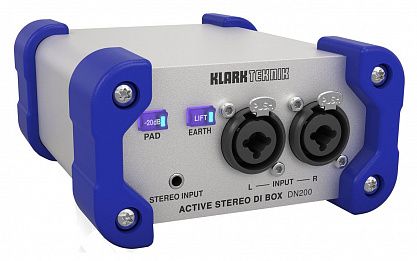

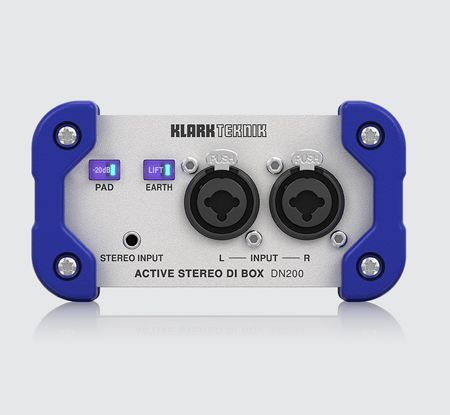

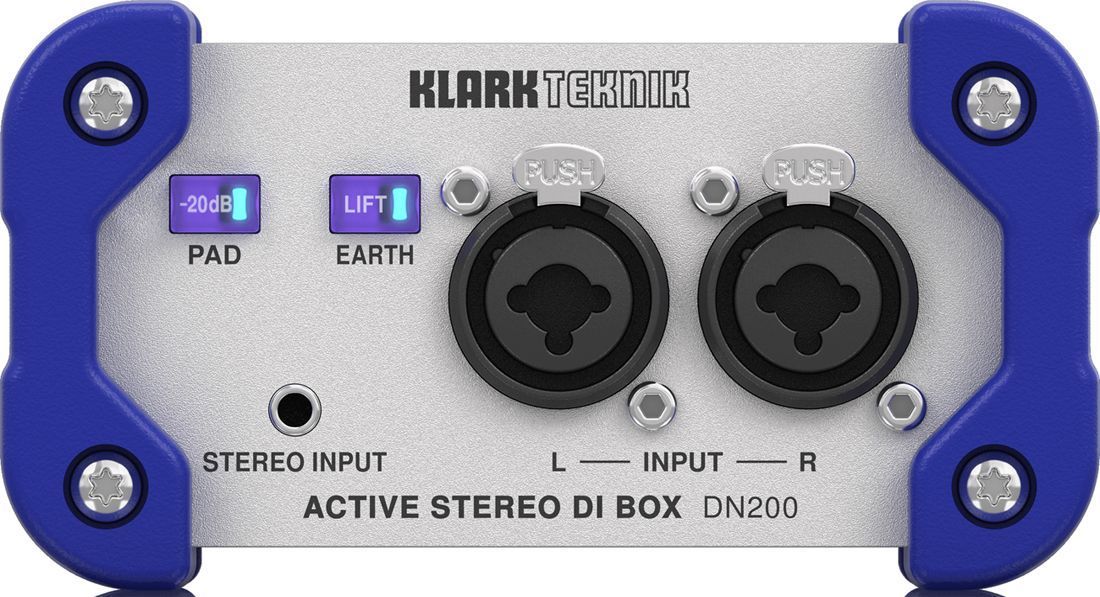

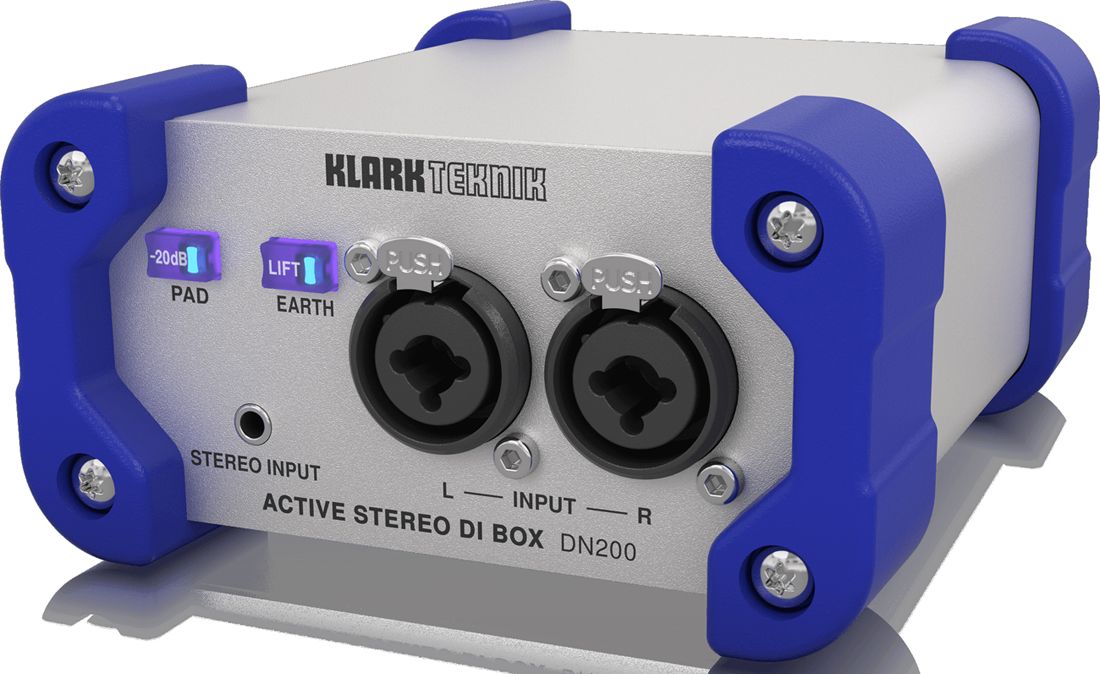

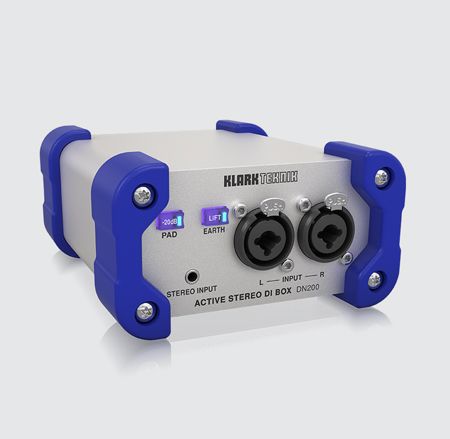

Для DN200 была разработана специальная балансная входная схема инструментального уровня с использованием передовых аналоговых технологий проектирования, что позволило добиться очень высокого входного импеданса, необходимого для пассивных гитарных и басовых звукоснимателей, при этом сохраняя низкие номиналы компонентов для минимизации шума. Этот инновационный подход к схемотехнике обеспечивает очень низкий уровень шума, что в сочетании с высоким клиппингом создает непревзойденный динамический диапазон в DI-боксе с фантомным питанием +48 В. DN200 оснащён двумя параллельными входами combo XLR и TRS 1/4". При подключении к Combo XLR входное сопротивление составляет 20 кОм, что идеально подходит для линейного оборудования и обеспечивает ещё более низкий уровень шума. Это входное сопротивление слишком мало для гитарных и басовых звукоснимателей и исключается из схемы при подключении разъёма jack к разъёму 1/4" TRS, что даёт номинальное входное сопротивление 1 МОм, идеально подходящее для пассивных электрозвукоснимателей. DN200 также оснащен стереовходом mini jack, который идеально подходит для подключения MP3-плееров или мобильных телефонов и т. д.

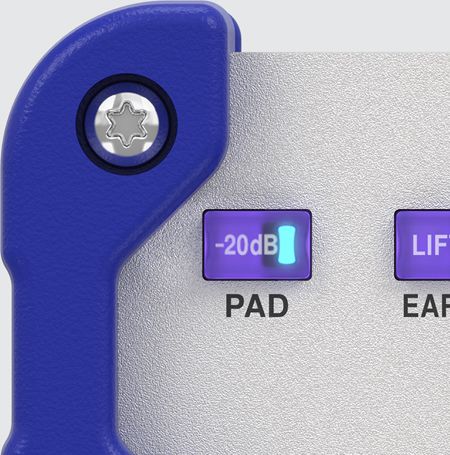

DN200 оснащен подсвечивающимися переключателями -20 дБ Pad и Earth Lift. Переключатель Earth Lift разделяет входное и выходное заземление, что полезно для устранения контуров заземления между оборудованием, подключенным к разным источникам электропитания.

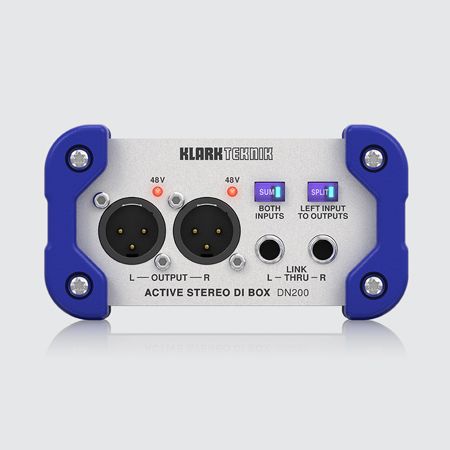

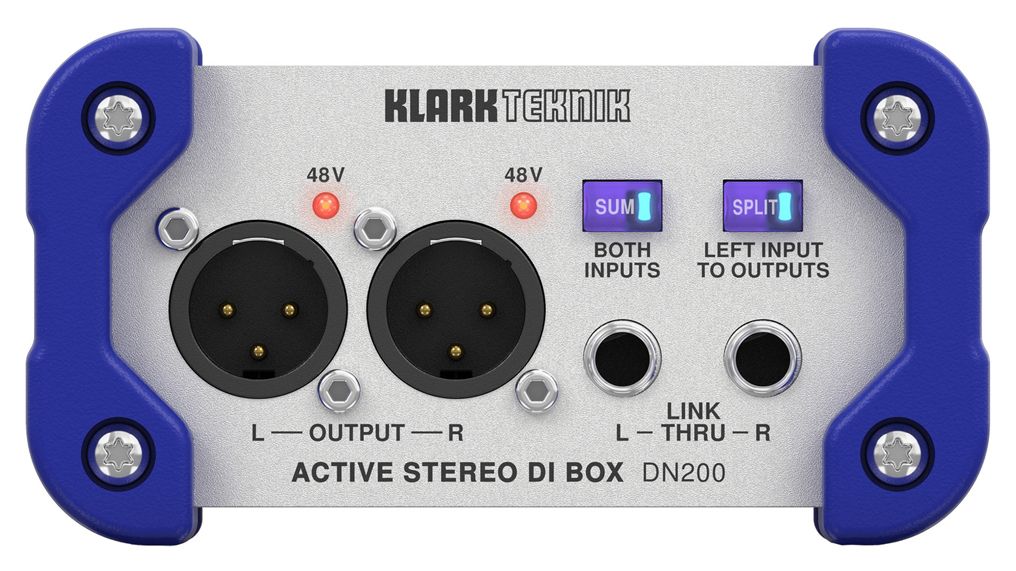

Для дополнительного удобства DN200 оснащен подсвечивающимися переключателями «Sum» и «Split», которые вместе со светодиодными индикаторами фантомного питания +48 В обеспечивают наглядное отображение состояния даже на большом расстоянии и под большим углом обзора. Переключатель «Sum» позволяет объединить стереовходные сигналы в моносигнал, который подается на оба выхода XLR (левый и правый). Переключатель «Split» принимает сигнал с левого входа и подает его на оба выхода XLR (левый и правый).
Разъемы TRS Link Thru 1/4" можно использовать для параллельного подключения к гитарному или басовому усилителю.

Особенности

• Двухканальный активный DI-бокс с большим запасом хэдрума и фантомным питанием +48 В для расширенного динамического диапазона
• Опции Sum и split для гибкой маршрутизации сигнала
• Полностью трансформаторно-изолированная конструкция обеспечивает электрическую развязку между PA и сценическим оборудованием
• Балансные линейные входы на стандартных разъемах Combo XLR и высокоомные разъёмы TRS 1/4"
• Стерео вход на 1/8-дюймовом TRS-разъеме для подключения аудио аудиоаппаратуры
• Независимое фантомное питание для каждого канала для максимальной надежности
• 20-дБ входной аттенюатор и переключатели Lift
• Алюминиевый экструзионный корпус с резиновыми угловыми бамперами
• Компактная и прочная конструкция

Спецификация

Входные коннекторы: 2 x combo XLR, 2 x 1/4" TRS link джека, 1/8" стерео TRS джек
Сопротивление: 1 МОм (комбо и балансные link разъемы), 20 кОм (только комбо XLR), 500 кОм (небаланный стереоразъем TRS 1/8")
Максимальный входной уровень: 28 дБу комбо XLR и TRS link (с поддержкой аттенюатора), разъём TRS 1/8" (21 дБу) (с поддержкой аттенюатора)
Аттенюатор: 20 дБ
Выходные коннекторы: 2 x 3-контактных XLR
Импеданс: 50 Ом
Максимальный выходной уровень: 13 дБу при нагрузке 10 кОм, 10 дБу при нагрузке 600 Ом
Минимальная нагрузка: 600 Ом
Шум: 103 дБу, 22 Гц – 22 кГц, невзвешенный, со входом, нагруженным резистором 10 кОм
Частотная характеристика: 20 Гц – 20 кГц, ±1 дБ, нагрузка 10 кОм
Искажения (THD + N): типично <0,005% на 1 кГц, +10 дБу
Перекрёстные помехи: <100 дБ при 1 кГц, входы отключены
Напряжение: +48 В фантомное
Потребляемый ток: <10 мА на канал
Размеры: 118 x 63 x 112 мм
Вес: 0,65 кг
