Di-box KLARK TEKNIK DN100 V2

DN100 стал фаворитом как среди звукорежиссёров, так и среди музыкантов. Благодаря высокому запасу хэдрума, динамичному отклику и чистоте звука, DN100 с точностью воспроизводит характер звучания электро- и акустических инструментов, позволяя запечатлеть гораздо больше деталей музыкального исполнения.



DN100 предназначен для профессионального применения, где фантомное питание +48 В является стандартной функцией для микшерных консолей. Его инновационный дизайн обеспечивает значительно более высокую точку клиппинга, чем у других активных DI-боксов, обеспечивая выходной сигнал +10 дБу при нагрузке 2 кОм. Увеличенный хэдрум способен принимать входные сигналы гораздо более высокого уровня без использования аттенюатора. В сочетании с топологией входной цепи с крайне низким уровнем шума, DN100 обеспечивает очень широкий динамический диапазон и требует всего одного аттенюатора -30 дБ для подключения напрямую к выходам инструментального усилителя. Благодаря прочному алюминиевому экструзионному корпусу, защищающему электронику, ультра-компактный DN100 справиться с любыми суровыми дорожными условиями. Корпус еще более усилен за счет прочных резиновых угловых бамперов.



Для подбора компонентов DN100, обеспечивающих наилучшее музыкальное звучание, были проведены исчерпывающие прослушивания с использованием широкого спектра активных и пассивных бас-гитар, электроакустических гитар и электронных музыкальных инструментов. Для достижения этой цели особое значение имел не только выбор аудиотрансформатора, но и импеданс окружающих компонентов. Характеристики выходного сигнала трансформатора были тщательно оптимизированы для обеспечения наилучших частотных и фазовых характеристик как для коротких, так и для длинных кабелей с сильно различающимся импедансом линии и нагрузки. При проектировании DN100 были приняты меры по предотвращению насыщения сердечника аудиотрансформатора, а в сигнальный тракт был включён фиксированный фильтр верхних частот для сглаживания частот ниже музыкально важных.
Самая низкая нота на 5-струнной или 6-струнной бас-гитаре — нота си (B0) с частотой 30,87 Гц, а самая низкая нота на 88-клавишной фортепианной клавиатуре — нота ля (A0) с частотой 27,50 Гц. DN100 сохраняет частотную характеристику ±0,5 дБ на этих самых низких музыкальных нотах.
Помимо трансформатора в сигнальном тракте, DN100 также оснащён трансформатором для изоляции шин питания входной цепи от фантомного питания, подаваемого через выходной разъём XLR. При использовании с переключателем Earth Lift эта полная гальваническая развязка входных и выходных интерфейсов исключает риск образования контуров заземления при прямом питании от бэклайн сценического оборудования.

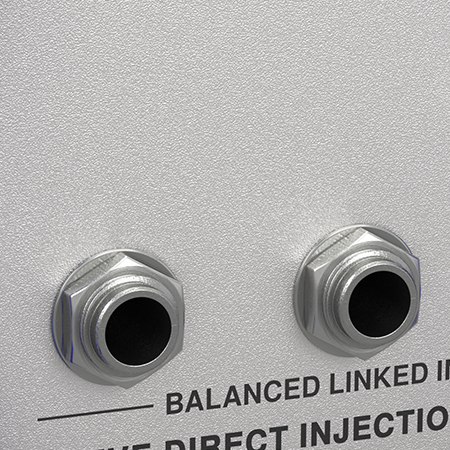

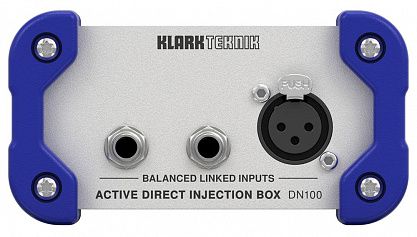

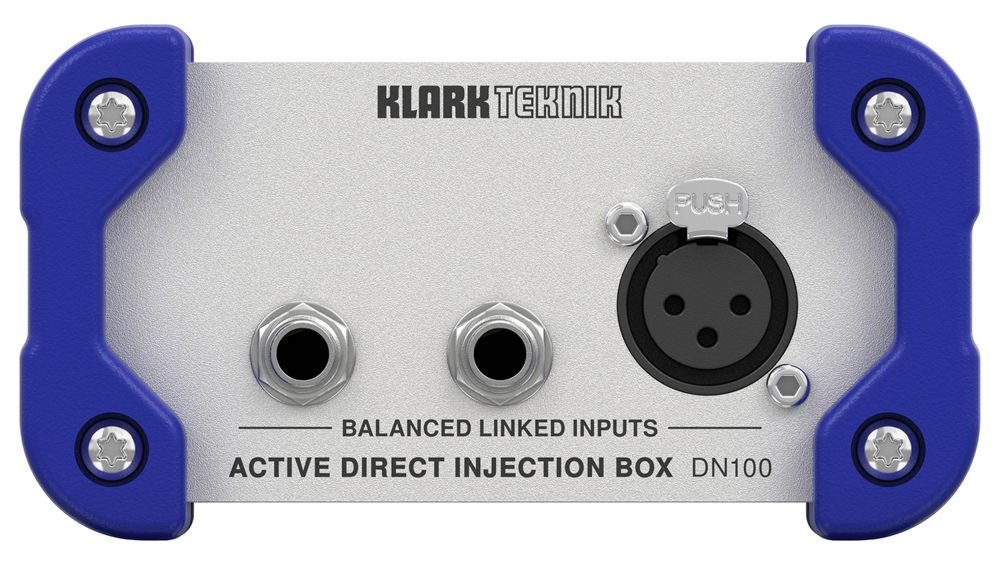

Для DN100 была разработана специальная входная схема инструментального уровня с использованием передовых аналоговых технологий проектирования, что позволило добиться очень высокого входного импеданса, необходимого для пассивных гитарных и басовых звукоснимателей, при этом сохраняя низкие номиналы компонентов для минимизации шума. Этот инновационный подход к схемотехнике обеспечивает очень низкий уровень шума, что в сочетании с высоким клиппингом создает непревзойденный динамический диапазон в DI-боксе с фантомным питанием +48 В. DN100 оснащён одним параллельным XLR и двумя TRS-входами 1/4", один из которых может использоваться как линейный выход для подключения гитарного или басового усилителя. При подключении только к разъёму XLR входное сопротивление составляет 20 кОм, что идеально подходит для линейного оборудования и обеспечивает ещё более низкий уровень шума. Это входное сопротивление слишком мало для гитарных и басовых звукоснимателей и исключается из схемы при подключении разъёма jack к разъёму 1/4" TRS, что даёт номинальное входное сопротивление 1 МОм, идеально подходящее для пассивных электрозвукоснимателей.

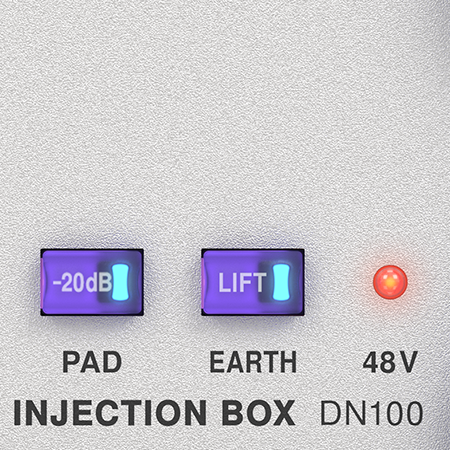

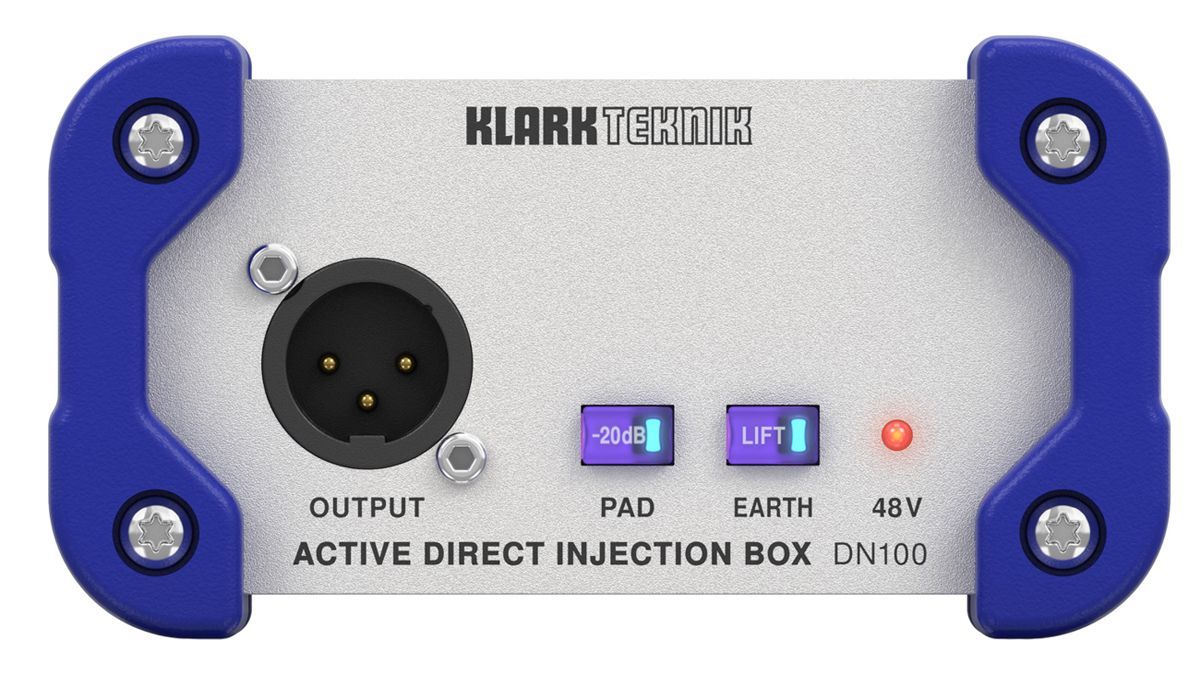

DN100 оснащен подсвечивающимися переключателями Pad и Earth Lift, которые вместе со светодиодным индикатором фантомного питания +48 В обеспечивают наглядное отображение состояния даже на большом расстоянии и под большим углом обзора. Переключатель Earth Lift разделяет входное и выходное заземление, что полезно для устранения контуров заземления между оборудованием, подключенным к разным источникам электропитания.

Особенности

• Активный DI-бокс с большим запасом хэдрума и фантомным питанием +48 В для расширенного динамического диапазона
• Полностью трансформаторно-изолированная конструкция обеспечивает электрическую развязку между PA и сценическим оборудованием
• Балансный линейный вход на стандартном разъеме XLR и высокоомный вход и выход на разъемах TRS 1/4"
• 20-дБ входной аттенюатор и переключатели Lift
• Алюминиевый экструзионный корпус с резиновыми угловыми бамперами
• Компактная и прочная конструкция

Спецификация

Входные коннекторы: 2 x 1/4" TRS и 3-контактный XLR, параллельный линк
Входное сопротивление: Номинальное сопротивление 1 МОм, балансное или небалансное, 20 кОм (только XLR)
Максимальный входной уровень: 35 дБу (с включенным аттенюатором)
Аттенюатор: 20 дБ
Выходные коннекторы: 3-контактный разъем XLR
Импеданс: 50 Ом
Максимальный выходной уровень: 15 дБу при нагрузке 10 кОм
Минимальная нагрузка: 600 Ом
Шум: -103 дБу, 22 Гц – 22 кГц, невзвешенный, со входом, нагруженным резистором 10 кОм
Частотная характеристика: 20 Гц – 20 кГц, ±1 дБ, нагрузка 10 кОм
Искажения (THD + N): типично <0,005% на 1 кГц, +10 дБу
Напряжение: +48 В фантомное
Потребляемый ток: <10 мА
Размеры: 118 x 63 x 112 мм
