Звук сквозь века: история создания и развития акустических систем

Представьте мир без музыки, тишина которого нарушается лишь шуршанием листьев и шепотом ветра. Кажется, что звук стал неотъемлемой частью нашей жизни благодаря технологиям, но путь к современным акустическим системам начался задолго до появления компакт-дисков или даже электричества. Это история о том, как человечество научилось ловить звук, как он превращался из научной загадки в искусство, доступное каждому.

Когда звук стал электричеством

В 1831 году Майкл Фарадей, проводя эксперименты с магнитными полями, открыл явление электромагнитной индукции. Он заметил, что движение магнита внутри катушки провода создает электрический ток. Этот принцип стал фундаментом для множества изобретений, включая генераторы, трансформаторы и, конечно, динамики. Однако сам Фарадей не мог предвидеть, что его открытие через полвека превратит звук в электрический сигнал.

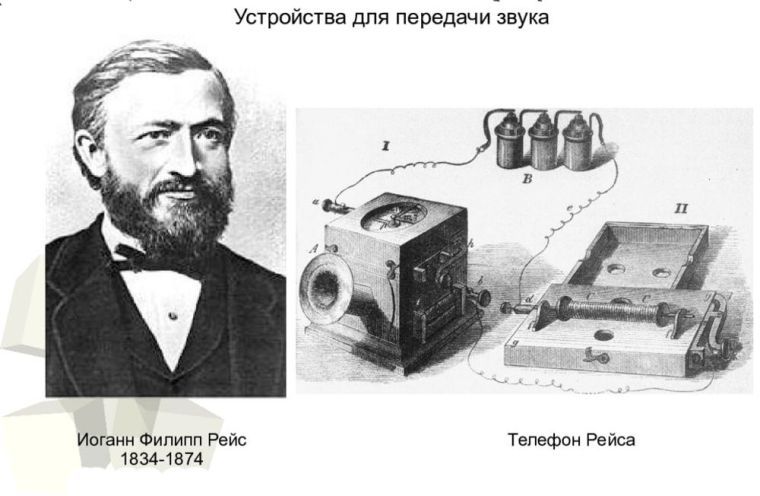

Первый шаг к воспроизведению звука сделал немецкий физик Иоганн Рейс в 1861 году. Его «телефон» состоял из мембраны, прикрепленной к металлической игле, которая контактировала с проводником. При колебаниях мембраны игла изменяла сопротивление электрической цепи, передавая слабые звуковые сигналы. Хотя устройство могло передавать только отдельные звуки, Рейс впервые связал механические колебания с электричеством.

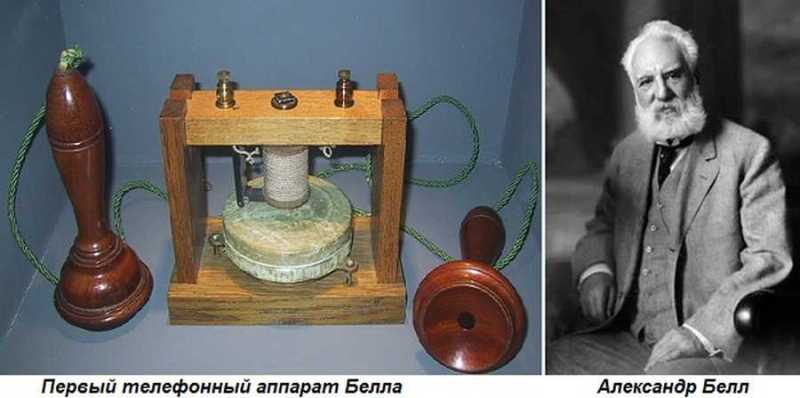

Александр Грэхем Белл, работая над улучшением телеграфа, в 1876 году запатентовал телефон, который использовал электромагнитную катушку для преобразования электрических сигналов в звук. В его устройстве диафрагма, прикрепленная к железному якорю, вибрировала под действием переменного магнитного поля, создавая слышимые колебания. Это был первый шаг к созданию динамика как самостоятельного устройства.

Тем временем Томас Эдисон в 1877 году изобрел фонограф - устройство, записывающее звук на цилиндр с восковой поверхностью. Хотя его принцип был чисто механическим (игла вибрировала по бороздке, передавая колебания мембране), фонограф вдохновил изобретателей на поиски способов электрической записи и воспроизведения.

В 1874 году немецкий инженер Эрнст Сименс оформил патент на устройство, способное преобразовывать электрический ток в механические колебания. Его изобретение представляло собой катушку, закреплённую в магнитном поле, которая, по замыслу автора, должна была вибрировать под действием тока и тем самым воспроизводить звук. Однако технические ограничения эпохи не позволили воплотить идею в жизнь — аппарат так и остался теоретической разработкой. Прорыв произошёл лишь спустя 24 года: в 1898 году британский физик Оливер Лодж запатентовал первую рабочую версию электродинамического громкоговорителя. Его конструкция, в отличие от сименсовской, не только описывала принцип, но и доказала, что электричество может стать полноценным «голосом» технологии, открыв путь к эре современной аудиотехники.

То есть Сименс заложил теоретическую основу, но практическое воплощение идеи «звучащей катушки» стало возможным только благодаря Лоджу, соединившему науку с инженерным искусством.

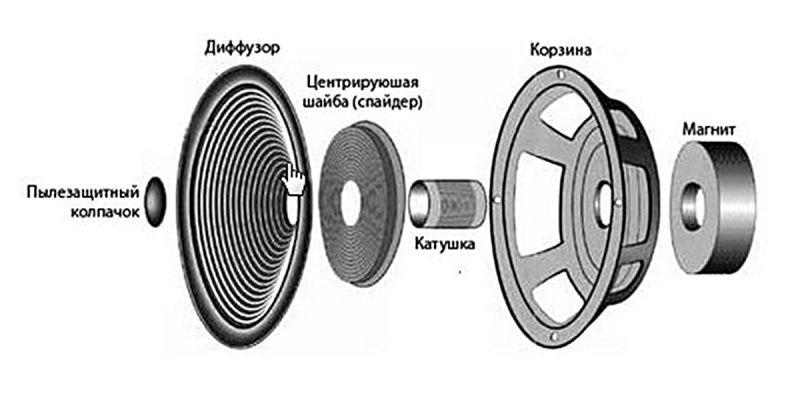

Электродинамический излучатель (динамик) состоит из нескольких основных компонентов:

1. Катушка (звуковая катушка) - тонкий провод, намотанный на цилиндрический каркас.

2. Магнитная система - постоянный магнит с полюсными наконечниками, создающий стабильное магнитное поле.

3. Диафрагма (мембрана) - легкая структура, прикрепленная к катушке, которая вибрирует, создавая звуковые волны.

4. Подвес и центрирующая шайба - элементы, обеспечивающие плавное движение катушки без трения.

Принцип работы основан на законе Ампера: когда переменный ток проходит через катушку, она взаимодействует с магнитным полем, двигаясь вперед-назад. Эти движения передаются диафрагме, которая, как барабанная перепонка, колеблет воздух, создавая звук.

Сименс не мог предвидеть, что его изобретение станет стандартом на века. Современные динамики используют те же принципы, но улучшенные материалы: неодимовые магниты для большей силы, алюминиевые катушки для снижения массы и кевларовые мембраны для прочности.

В 1924 году инженер General Electric Честер Райс и его коллега Эдвард Келлогг продемонстрировали миру первый электродинамический громкоговоритель с бумажным диффузором. Их изобретение напоминало граммофонную трубу, но работало наоборот: электрический сигнал заставлял катушку колебаться в магнитном поле, а конус из прессованной бумаги «толкал» воздух, создавая звук.

Это был прорыв: новая система выдавала 1 Ватт мощности с частотным диапазоном до 4000 Гц - достаточно для передачи человеческого голоса. К 1930-м такие динамики стали стандартом в кинотеатрах, где звук больше не зависел от живой музыки тапёра.

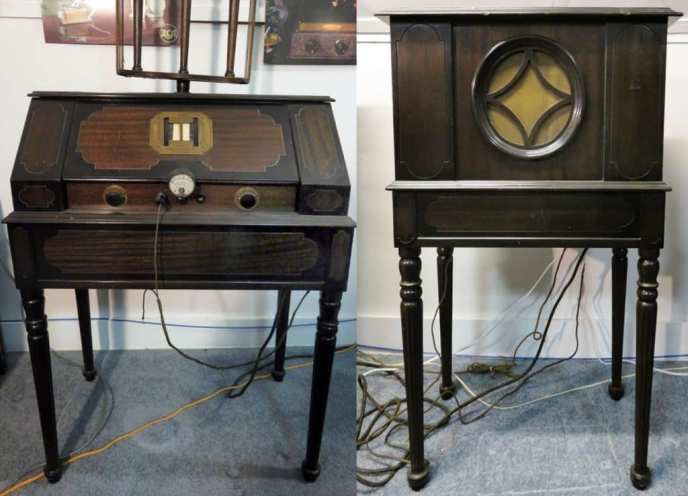

1926 год стал важной вехой в развитии звуковых технологий. Именно тогда на рынке появилась первая промышленная модель радиолы RADIOLA MODEL 104, оснащённая встроенным усилителем мощностью 1 Вт. Её цена в то время была баснословной. Параллельно популярность набирал радиоприёмник RADIOLA 28, ставший символом эпохи массового доступа к музыке.

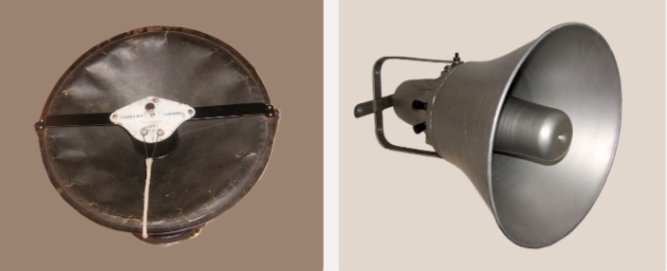

В ответ на западные разработки в СССР начали выпускать громкоговорители «Рекорд» для проводного вещания (известного как «радиоточка») и их уличные аналоги — «ТМ», разработанные в Петроградской Центральной радиолаборатории.

Первые электродинамические громкоговорители использовали высокоомные катушки, которые одновременно служили источником магнитного поля для приведения в движение бумажных или тканевых мембран. Однако к 1927 году инженер Гарольд Хартлей предложил революционное решение: заменить громоздкие катушки на компактные постоянные магниты. Это позволило создать стабильное магнитное поле в рабочем зазоре, снизив искажения звука. Такие устройства стали первыми шагами к стандарту HiFi, официально утверждённому лишь в 1960х.

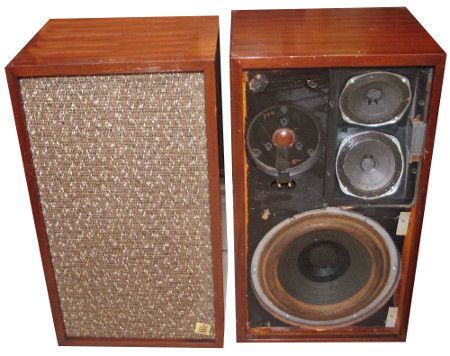

До середины 1950-х инженеры боролись за улучшение звука динамиков, экспериментируя с материалами и конструкциями, но бас оставался слабым, а звук — резким. Открытые корпуса и фазоинверторы мало помогали. В 1954 году Эдгар Вильчур запатентовал «закрытый ящик» — деревянный корпус, в котором воздух стал основным элементом подвеса мембраны. Это решило проблему искажений и усилило низкие частоты, позволив создать компактные колонки вместо громоздких шкафов. Вильчур также внедрил купольный твитер для высоких частот, воплощённый в легендарной системе AR3, которая теперь хранится в Смитсонианском музее как символ аудиореволюции. Его идеи кардинально изменили акустику, сделав звук глубже и доступнее.

Благодаря Вильчуру даже компактные колонки смогли воспроизводить глубокий бас, а качество звука вышло на новый уровень. Без его вклада сложно представить, какими были бы сегодняшние акустические системы.

Интересно, что базовый механизм работы электродинамических излучателей, заложенный ещё Оливером Лоджем и доработанный Райсом и Келлогом, остаётся неизменным. Современные колонки, будь то настольные минисистемы или напольные акустики, работают по тому же принципу, что и динамики легендарной RADIOLA MODEL 104. Что же изменилось? В основном — акустическое оформление: от простых «закрытых ящиков» до сложных конструкций с фазоинверторами и пассивными излучателями.

От одного динамика к многополосным системам

К середине XX века инженеры столкнулись с дилеммой: низкие частоты (басы) требуют массивного диффузора, который медленно двигается, а высокие - лёгкой мембраны, способной вибрировать быстро. Попытка заставить один динамик воспроизвести весь диапазон (20 Гц – 20 кГц) приводила к компромиссам: либо бубнящие низы при глухих верхах, либо хрипящие вокальные партии. Решение нашёл акустик Эдгар Вильчур в 1954 году, разделив частоты между двумя динамиками - так появились двухполосные системы. Низкочастотный драйвер (вуфер) отвечал за басы, высокочастотный (твитер) - за верхний диапазон, а кроссовер - электронный фильтр – разделял частоты и направлял сигналы каждому динамику.

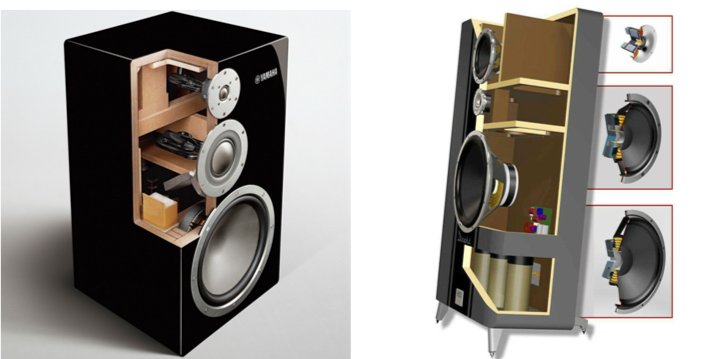

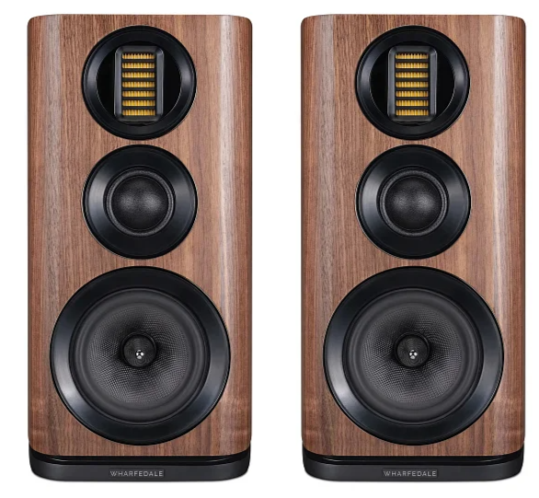

Но перфекционисты не успокоились. Добавив третий, среднечастотный динамик (мидвуфер), инженеры создали трёхполосные системы. Теперь каждый динамик идеально обрабатывал свою зону: 20-500 Гц (вуфер), 500-4000 Гц (мидвуфер), 4000-20000 Гц (твитер). Результат: более детальный звук, особенно в середине диапазона, где живут гитары, скрипки и человеческий голос. Однако за совершенство пришлось платить: сложные кроссоверы, точная настройка и цена.

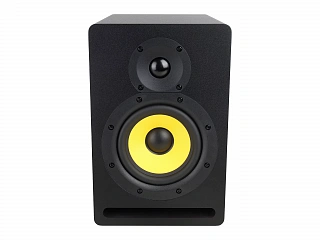

Двухполосные системы —это как швейцарский нож: простые, надёжные, доступные. Они идеальны для компактных колонок, где важен баланс между размером и качеством. Их территория - домашние кинотеатры, компьютерные колонки, портативная аудиотехника. Но в больших помещениях или при прослушивании классической музыки может не хватить детализации: бас и верхние частоты иногда «наступают» на средние.

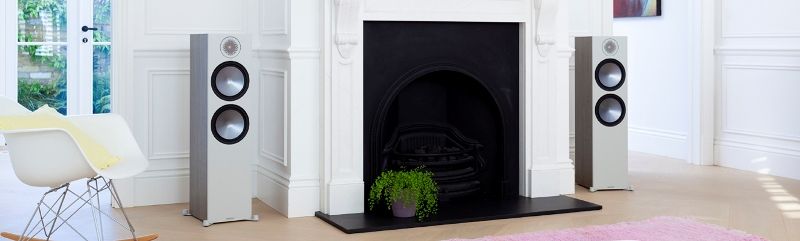

Трёхполосные системы — виртуозы точности. Они раскрывают нюансы джазовых импровизаций, рев мотора в киноэкшенах, шёпот актрисы в драме. Такие колонки часто выбирают аудиофилы и студии звукозаписи. Но их слабости - размер (часто это напольные «башни») и требовательность к усилителю: слабая электроника сделает звук «ватным», несмотря на потенциал динамиков.

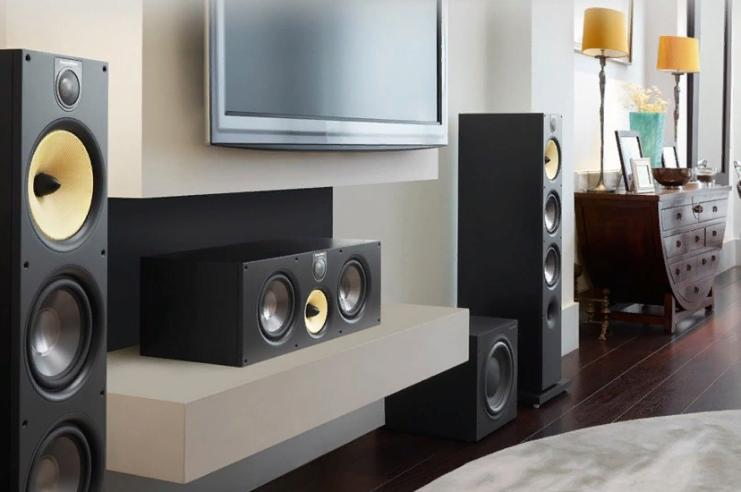

Если ваша комната меньше 20 м², а музыкальные предпочтения - рок или поп, двухполосная система сэкономит бюджет и место. Для киноманов с домашним кинотеатром или любителей симфоний трёхполосники станут выгодной инвестицией.

Современные технологии

Сегодня акустические системы сочетают классические принципы с цифровыми технологиями.

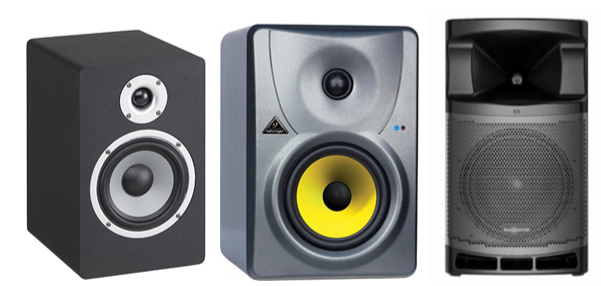

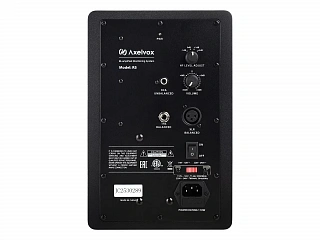

• Активные колонки. Активные АС включают встроенные усилители и DSP-процессоры. Они позволяют произвести точную настройку под помещение, не требуют внешнего усилителя и имеют меньшие потери сигнала.

• Беспроводные системы. Bluetooth, Wi-Fi и AirPlay позволяют создавать многоканальные системы без проводов.

• Цифровая коррекция искажений. Некоторые компании-производители внедряют алгоритмы машинного обучения, которые анализируют комнатную акустику и корректируют звук в реальном времени.

• Материалы будущего. Графеновые мембраны в 200 раз прочнее стали и легче алюминия, а 3D-печать позволяет создавать корпуса с идеальной аэродинамикой, исключающей внутренние резонансы.

От первых трескучих записей Эдисона до виртуальных концертов в VR - это история нашей жажды услышать мир во всем его многообразии. Сегодня, выбирая колонки, мы не просто покупаем технику: мы настраиваем диалог между физикой и эмоциями, между электромагнетизмом и музыкой. И пока люди будут танцевать под ритмы, изобретатели будут искать новые способы сделать звук ближе к совершенству.
